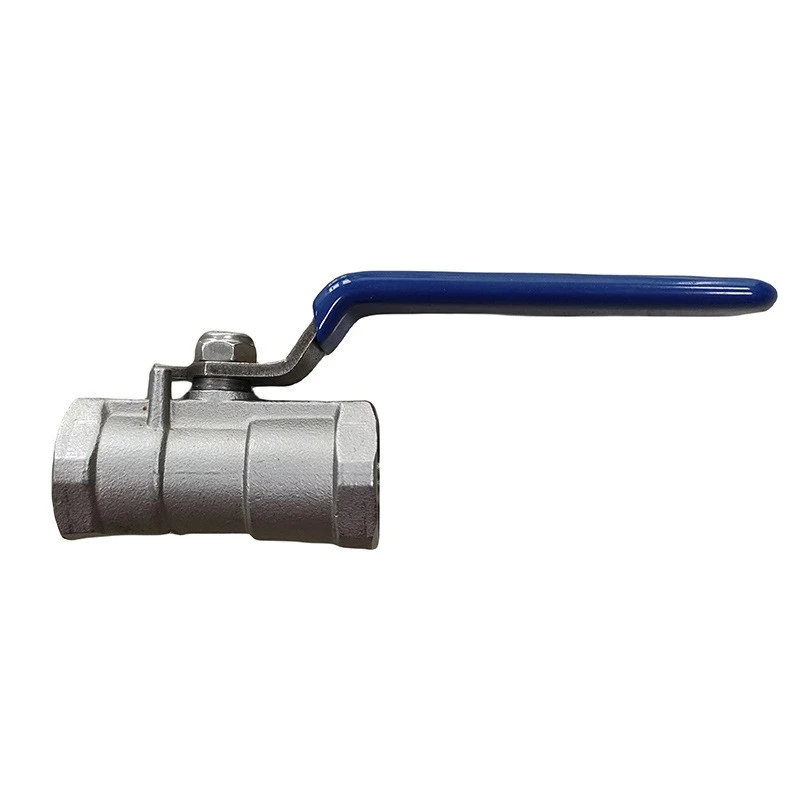

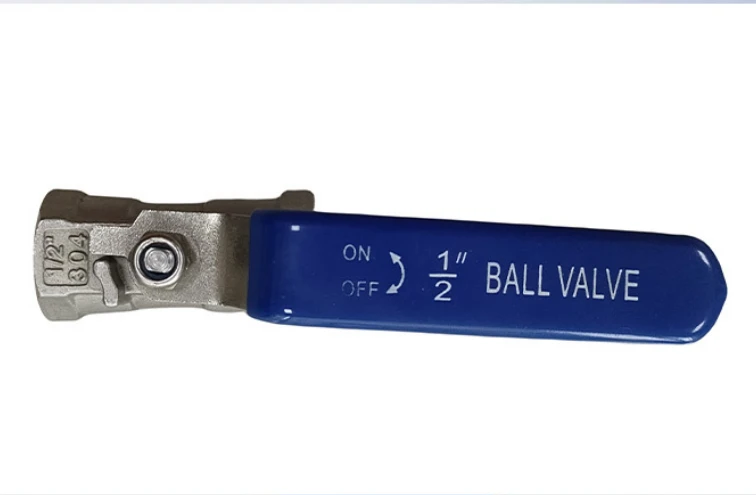

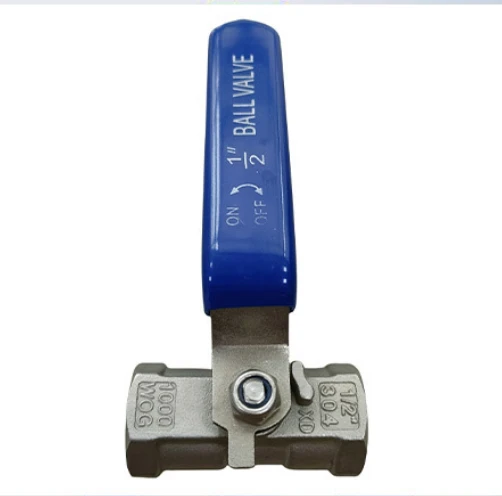

Vienetinis sriegiuotas rutulinis vožtuvas



Vieno gabalo srieginis rutulinis vožtuvas yra įprastas pramoninis vožtuvas, daugiausia naudojamas skysčiams vamzdynų sistemose nupjauti ir valdyti. Jis pasižymi kompaktiškos struktūros, gero sandarinimo ir lengvo veikimo charakteristikomis.



Šio tipo vožtuvo „vienas{0}}gabalas“ reiškia, kad vožtuvo korpusas yra sukaltas kaip visuma, labai tvirtas ir nesunkiai nutekantis; Terminas „srieginis sriegis“ reiškia, kad jo prijungimo būdas yra vidinio sriegio sąsaja (pvz., G, NPT ir kiti standartai), kurią lengva montuoti į mažo-skersmens vamzdynus ir tinkama įvairioms terpėms, tokioms kaip vanduo, alyva ir dujos.





Vienetinis{0}} vožtuvo korpusas:Vožtuvo korpusas yra vientisai kaltas arba išlietas, nenuimamas, be korpuso varžtų ir kompaktiškiausia konstrukcija.Srieginis ryšys:Abu galai yra su vidiniu sriegiu, kad būtų galima tiesiogiai įsukti į vamzdynus, todėl patogu montuoti.

90 laipsnių sukimasis įjungimas / išjungimas:Visiškai atidaroma arba uždaroma pasukant rankeną 90 laipsnių kampu, todėl galima greitai valdyti.

Sumažintos skylės dizainas:Vidinis rutulio praėjimas paprastai yra mažesnis nei vardinis vamzdžio skersmuo (pvz., faktinė kiaurymė apie DN20 DN25).





Modelis	Q11F (Q – rutulinis vožtuvas, 1 – išorinis sriegis, 1 – vientisas korpusas, F – fluoroplastinis sandariklis)
Nominalus skersmuo	DN6 ~ DN100 (1/8" ~ 4")
Slėgio įvertinimas	PN1,6 ~ 4,0 MPa (16 ~ 40 kgf/cm²)
Temperatūros diapazonas	-20 laipsnių ~ 180 laipsnių (PTFE sandariklis)
Vožtuvo korpusas	Nerūdijantis plienas 304, 316, žalvaris
Antspaudas	PTFE (politetrafluoretilenas)











• Kompaktiškas dydis ir lengvas svoris, tinka siauroms erdvėms.
• Nėra išorinių nuotėkio taškų; Integruota konstrukcija užtikrina puikų sandarumą.
• Maža kaina ir ekonomiška kaina.
• Greitas montavimas; srieginis sujungimas nereikalauja suvirinimo.
• Mažas srauto pasipriešinimas; beveik tiesus{0}}tekėjimas visiškai atviroje padėtyje.





1. Įjungimo{0}}išjungimo valdymas bendroms terpėms, tokioms kaip vanduo, alyva, dujos, garai ir kt.
2. Prietaisai, oro kompresoriai, nedidelė įranga ir buitiniai / komerciniai vamzdynai.
3. Programos, jautrios sąnaudoms ir erdvei, kurių priežiūros dažnis yra mažas.
