Pneumatinis drugelio vožtuvas
Kas yra pneumatinis drugelio vožtuvas?
Pneumatinis drugelio vožtuvas yra vožtuvo tipas, kuris naudoja oro slėgį skysčių srautui per vamzdį ar vamzdelį valdyti. Jį sudaro diskas arba plokštelė, besisukanti aplink centrinę ašį, kad būtų galima valdyti skysčio, praeinančio per vožtuvą, kiekį. Vožtuvas paprastai valdomas per pneumatinę pavarą, kuri atidaro arba uždaro vožtuvą, atsižvelgiant į oro slėgio pokyčius.
Pneumatinio drugelio vožtuvo privalumai
Greitas ir lengvas veikimas
Pneumatinius peteliškinius vožtuvus galima greitai ir lengvai atidaryti arba uždaryti paprastu rankenos pasukimu arba mygtuko paspaudimu. Dėl to jie idealiai tinka naudoti, kai greitas atsako laikas yra labai svarbus, pavyzdžiui, avarinėse situacijose.
Mažai priežiūros
Turėdami mažiau dalių nei dauguma kitų vožtuvų tipų, pneumatiniams peteliškiems vožtuvams reikia mažiau priežiūros ir mažesnė tikimybė, kad jie suges. Jie taip pat yra mažiau jautrūs dilimui, korozijai ir nuotėkiams.
Paprastas dizainas
Pneumatiniai peteliški vožtuvai yra paprastos konstrukcijos, todėl juos lengva montuoti ir integruoti į esamas sistemas. Jie taip pat užima mažiau vietos nei kitų tipų vožtuvai, todėl jie idealiai tinka naudoti ten, kur erdvė yra ribota.
Ribinio jungiklio parinktys
Pneumatiniuose peteliškuose vožtuvuose gali būti įrengti ribiniai jungikliai, kurie suteikia grįžtamąjį ryšį apie vožtuvo padėtį, leidžiantį geriau valdyti procesą ir automatizuoti.
Kodėl rinktis mus?
Aukštos kokybės
Mūsų gaminiai gaminami arba atliekami pagal labai aukštus standartus, naudojant geriausias medžiagas ir gamybos procesus.
24h internetinė paslauga
Stengiamės atsakyti į visus rūpimus klausimus per 24 valandas, o mūsų komandos visada yra jūsų žinioje iškilus kritinėms situacijoms.
Kokybės kontrolė
Turime profesionalų personalą, kuris stebi gamybos procesą, tikrina gaminius ir užtikrina, kad galutinis produktas atitiktų reikiamus kokybės lygio standartus, gaires ir specifikacijas.
Turtinga patirtis
Mūsų patyrę darbuotojai, skirti griežtai kokybės kontrolei ir dėmesingam klientų aptarnavimui, visada pasiruošę aptarti jūsų poreikius ir užtikrinti visišką klientų pasitenkinimą.

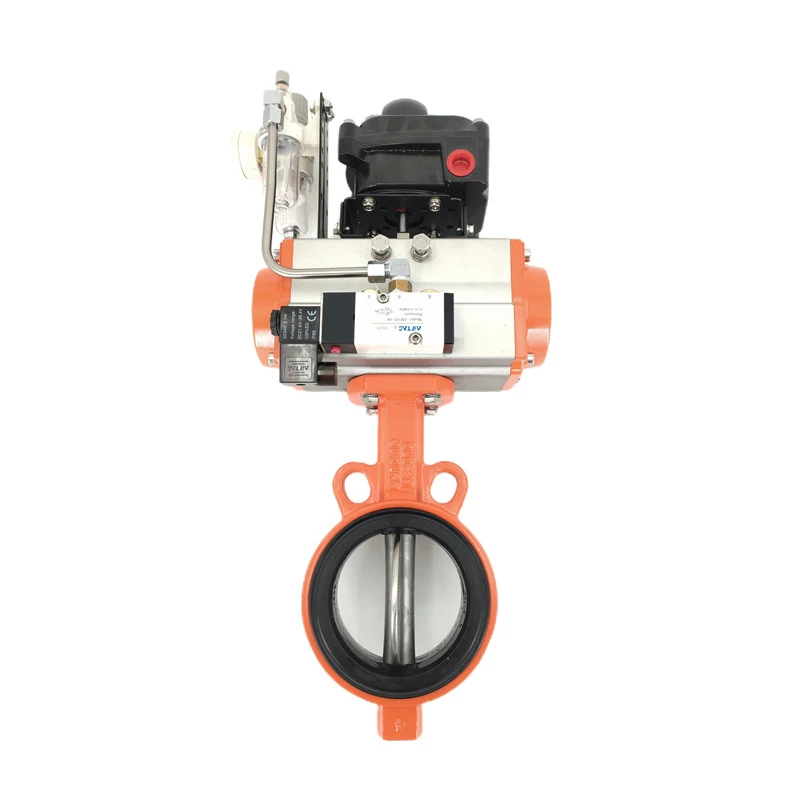

Vaflio tipo drugelio vožtuvas
Plokštelės tipo drugelio vožtuvas yra labiausiai paplitęs drugelio vožtuvas, naudojamas daugelyje programų. Šis vožtuvas yra tarp dviejų flanšų, todėl jį lengva montuoti tarp vamzdžių. Vožtuvo diskas yra dujotiekio centre ir gali būti atidarytas arba uždarytas ketvirtadaliu pavaros mechanizmo apsisukimo. Šio tipo vožtuvai naudojami vidutinio slėgio ir žemos temperatūros įrenginiuose.
Antgalio tipo drugelio vožtuvas
Antgalio tipo peteliški vožtuvai savo konstrukcija yra panašūs į plokštelinius vožtuvus, tačiau ant vožtuvo korpuso turi antgalius, kuriuos galima naudoti vožtuvui pritvirtinti prie dujotiekio. Šios auselės yra srieginės, o vožtuvui pritvirtinti prie dujotiekio naudojami varžtai. Antgalio tipo vožtuvai naudojami aukšto slėgio įrenginiuose ir jiems sumontuoti reikia mažiau vietos nei plokštelių tipo vožtuvams.

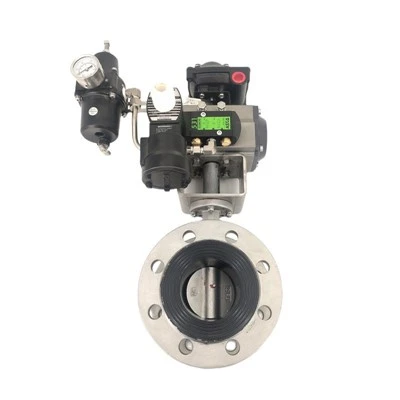

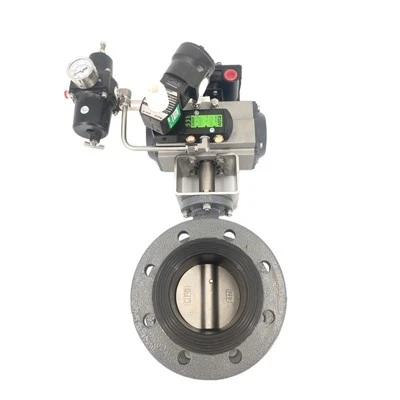

Flanšinis drugelio vožtuvas
Flanšinis peteliškis vožtuvas yra panašus į plokštelinio tipo vožtuvą, tačiau jo abiejose pusėse yra flanšai, kuriuos galima pritvirtinti prie dujotiekio. Šio tipo vožtuvai naudojami esant aukštam slėgiui ir aukštai temperatūrai, kai vožtuvas turi būti patikimai pritvirtintas prie dujotiekio.
Didelio našumo drugelio vožtuvas
Didelio našumo peteliškiniai vožtuvai sukurti reiklesnėms reikmėms, kai būtinas sandarus uždarymas. Šiuose vožtuvuose naudojamos metalinės sėdynės, o ne elastomerai ir jie gali atlaikyti aukštesnę temperatūrą ir slėgį nei standartiniai peteliški vožtuvai. Didelio našumo peteliški vožtuvai naudojami tokiose pramonės šakose kaip energijos gamyba, nafta ir cheminis apdorojimas.
Pneumatinio drugelio vožtuvo medžiaga
Medžiaga, naudojama pneumatiniams peteliškiniams vožtuvams, skiriasi priklausomai nuo konkrečios paskirties. Paprastai drugelių vožtuvų korpusai yra pagaminti iš ketaus, kaliojo ketaus, anglinio plieno, nerūdijančio plieno arba plastiko. Sėdynės ir disko sandarinimo medžiagos gali būti epdm, nbr, ptfe, metalas arba šių medžiagų deriniai. Medžiagos pasirinkimą įtakoja tokie veiksniai kaip temperatūra, slėgis, terpė, korozinė aplinka ir higienos reikalavimai.
Pneumatinio drugelio vožtuvo taikymas
Chemijos pramonė
Pneumatiniai peteliški vožtuvai plačiai naudojami chemijos pramonėje, siekiant kontroliuoti chemikalų ir tirpiklių srautą. Šiose srityse vožtuvai naudojami siekiant užkirsti kelią chemikalų nutekėjimui arba tekėjimui netinkama kryptimi, o tai gali sukelti rimtų problemų, pvz., užteršimo ar nelaimingų atsitikimų.
Farmacijos pramonė
Pneumatiniai peteliškiniai vožtuvai taip pat naudojami farmacijos pramonėje, siekiant kontroliuoti skysčių ir dujų srautą įvairiuose procesuose. Šiose srityse vožtuvai naudojami siekiant išlaikyti griežtas sanitarines sąlygas ir užkirsti kelią bet kokiam gaminių užteršimui.
Maisto ir gėrimų pramonė
Pneumatiniai vožtuvai yra plačiai naudojami maisto ir gėrimų pramonėje, siekiant kontroliuoti skysčių srautą įvairiuose procesuose, pavyzdžiui, maišant, pakuojant ir valant. Šie vožtuvai sukurti taip, kad atitiktų griežtus šiose pramonės šakose reikalaujamus sanitarinius standartus.
ŠVOK pramonė
Pneumatiniai peteliški vožtuvai naudojami hvac (šildymo, vėdinimo ir oro kondicionavimo) sistemose oro ir vandens srautui reguliuoti. Šiose srityse vožtuvai naudojami temperatūros ir drėgmės lygiui valdyti įvairiose pastato zonose.
Vandens valymo įrenginiai
Pneumatiniai peteliški vožtuvai naudojami vandens valymo įrenginiuose, siekiant kontroliuoti vandens ir cheminių medžiagų srautą įvairiuose procesuose, tokiuose kaip filtravimas, dezinfekcija ir nusodinimas. Šie vožtuvai sukurti taip, kad atlaikytų korozinę aplinką ir užtikrintų patikimą veikimą.
Naftos ir dujų pramonė
Pneumatiniai vožtuvai naudojami naftos ir dujų pramonėje, siekiant kontroliuoti skysčių ir dujų srautą įvairiuose procesuose, tokiuose kaip gręžimas, rafinavimas ir transportavimas. Šie vožtuvai sukurti taip, kad atlaikytų aukštą slėgį ir temperatūrą bei užtikrintų saugų ir patikimą veikimą.
Vožtuvo atidarymas
Norėdami atidaryti vožtuvą, pavara gauna signalą iš valdymo sistemos, kuri tada paduoda oro slėgį cilindrui. Cilindras paverčia šį slėgį tiesiniu judesiu, kuris stumiasi prie vožtuvo koto, todėl diskas sukasi pagal laikrodžio rodyklę ir taip vožtuvas atsidaro.
Srauto reguliavimas
Kai vožtuvas yra atidarytas, jis reguliuoja srautą, valdydamas disko kampą. Diską galima pasukti iki 90 laipsnių, kad vožtuvas būtų visiškai atidarytas arba uždarytas, arba bet kurioje padėtyje tarp jų, kad būtų galima reguliuoti srautą.
Srauto nukreipimas
Vožtuvo diskas gali būti suprojektuotas taip, kad nukreiptų skysčio srautą vamzdynu. Pavyzdžiui, diskas gali būti suformuotas taip, kad srautas būtų nukreiptas iš vienos vožtuvo pusės į kitą, sumažinant turbulenciją ir sumažinant srauto poveikį dujotiekiui.
Vožtuvo uždarymas
Norėdami uždaryti vožtuvą, pneumatinė pavara gauna kitą signalą, kuris sumažina oro slėgį cilindre. Pavaros viduje esanti spyruoklė stumia vožtuvo kotą atgal į pradinę padėtį, todėl diskas sukasi prieš laikrodžio rodyklę, taip uždarydamas vožtuvą.
Stebėjimas
Vožtuvas ne tik reguliuoja skysčio srautą, bet ir gali pateikti valdymo sistemai grįžtamąjį ryšį apie proceso sąlygas. Pavyzdžiui, jis gali nurodyti vožtuvo padėtį, slėgį vamzdyne ir temperatūrą.
Pneumatinio drugelio vožtuvo komponentai
kūnas
Vožtuvo korpusas yra išorinis korpusas, kuriame yra kiti komponentai. Paprastai jis pagamintas iš ketaus, nerūdijančio plieno arba plastiko, priklausomai nuo naudojimo.
Diskas
Diskas yra plokščias, apskritas komponentas, reguliuojantis skysčių, dujų ir srutų srautą. Paprastai jis pagamintas iš metalo arba sintetinių medžiagų, tokių kaip ptfe arba epdm.
Stiebas
Kotas yra komponentas, jungiantis diską su pavara. Jis valdo disko judėjimą ir gali būti sukurtas įvairioms darbo sąlygoms, tokioms kaip aukštas slėgis ar aukšta temperatūra.
Pavara
Pavara yra vožtuvo komponentas, valdantis disko atidarymą ir uždarymą. Paprastai jis maitinamas suslėgtu oru arba dujomis ir gali būti valdomas nuotoliniu būdu arba rankiniu būdu.
Antspaudai
Tarpikliai yra komponentai, neleidžiantys nuotėkiui aplink vožtuvą. Paprastai jie yra pagaminti iš gumos ar kitų elastomerų ir yra skirti atlaikyti specifinį skystį ar dujas, tekančius per vožtuvą.
Guoliai
Guoliai yra komponentai, kurie palaiko kotą ir diską ir leidžia jiems sklandžiai suktis. Paprastai jie yra pagaminti iš metalo arba plastiko ir yra skirti mažai trinčiai, kad būtų sumažintas nusidėvėjimas.
Pneumatinio drugelio vožtuvo priežiūra
Reguliariai tikrinkite vožtuvų lizdus
Vožtuvo lizdai yra atsakingi už vožtuvo sandarinimą ir nuotėkio prevenciją. Jei vožtuvo lizdai bus pažeisti arba susidėvėję, gali atsirasti nuotėkių. Norint išvengti nuotėkio, svarbu reguliariai tikrinti, ar vožtuvų lizdai nesusidėvėję.
Sutepkite vožtuvą
Pneumatinio drugelio vožtuvo sutepimas padeda išvengti korozijos ir sumažina judančių dalių susidėvėjimą. Naudokite aukštos kokybės tepalą, suderinamą su vožtuvo medžiaga.
Patikrinkite pavarą
Pavara yra atsakinga už vožtuvo atidarymą ir uždarymą. Reguliariai tikrinkite pavarą, ar nėra pažeidimų ar susidėvėjimo požymių. Įsitikinkite, kad pavara tinkamai veikia, reguliariai tikrindami jos veikimą.
Išvalykite vožtuvo korpusą
Svarbu reguliariai valyti vožtuvo korpusą, kad nesusidarytų nuosėdų ar šiukšlių. Vožtuvo korpusui valyti naudokite švelnų ploviklį ir vandenį.
Patikrinkite oro tiekimą
Oro tiekimas yra būtinas pneumatinio droselinio vožtuvo veikimui. Įsitikinkite, kad tiekiamas oras yra švarus ir sausas, o slėgis yra rekomenduojamo diapazono ribose.
Patikrinkite vožtuvą
Svarbu reguliariai tikrinti pneumatinio sklendės vožtuvą, kad įsitikintumėte, jog jis tinkamai veikia. Patikrinkite vožtuvą bent kartą per metus, kad įsitikintumėte, jog jis tinkamai veikia.
Montavimas
Būtina užtikrinti, kad vožtuvas būtų tinkamai sumontuotas. Vožtuvas turi būti įrengtas švarioje ir sausoje aplinkoje ir neturi būti veikiamas ekstremalių temperatūrų, saulės spindulių arba ėsdinančių/nešvarių dujų.
Darbo aplinka
Darbo aplinkoje neturi būti jokių kliūčių, šiukšlių ar bet kokių kitų medžiagų, kurios gali trukdyti sklandžiam vožtuvo veikimui. Be to, vožtuvai neturėtų būti veikiami didelio slėgio, staigių slėgio pokyčių ar didelio srauto, nes tai gali sugadinti vožtuvą.
Reguliari priežiūra
Norint užtikrinti sklandų vožtuvo veikimą ir ilgą tarnavimo laiką, būtina reguliariai prižiūrėti vožtuvą. Vožtuvas turi būti periodiškai valomas ir suteptas, o susidėvėjusios ar pažeistos dalys turi būti nedelsiant pakeistos.
Saugos įranga
Visada įsitikinkite, kad operatoriai, dirbdami ir valdydami vožtuvą, dėvėtų tinkamą saugos įrangą. Tai gali būti pirštinės, akių / ausų apsaugos priemonės ir kvėpavimo kaukės, kad išvengtumėte sužalojimų ar pavojingų dalelių poveikio.
Avarinis išjungimas
Vožtuvas turi turėti avarinio išjungimo mechanizmą, kuris gali būti įjungtas bet kokio gedimo ar avarijos atveju. Šis mechanizmas užtikrina, kad vožtuvas užsidarytų automatiškai, išvengiant sistemos pažeidimo.
Vožtuvo dydis ir tipas
Pirmas dalykas, kurį turite padaryti, yra nustatyti reikiamo drugelio vožtuvo dydį ir tipą. Atsižvelkite į naudojamų medžiagų srautą, slėgį ir temperatūrą, taip pat vamzdžio dydį ir jungties tipą. Drugelio vožtuvai būna įvairių dydžių – nuo kelių colių iki kelių pėdų skersmens. Labiausiai paplitę drugelių vožtuvų tipai yra plokšteliniai, kilpiniai ir flanšiniai.
Medžiaga
Pasirinkite vožtuvo medžiagą, suderinamą su medžiaga, kurią tvarkysite. Įprastos medžiagos yra nerūdijantis plienas, anglinis plienas, ketus ir plastikas. Tokie veiksniai kaip temperatūra, slėgis ir terpės cheminė sudėtis gali turėti įtakos medžiagos pasirinkimui.
Vožtuvo pavara
Pneumatinė pavara yra vienas iš populiariausių drugelių vožtuvų variantų. Vožtuvui atidaryti ir uždaryti naudojamas suslėgtas oras, todėl idealiai tinka automatizuotiems procesams. Apsvarstykite pavaros dydį ir tipą, reikalingą tinkamam vožtuvo veikimui užtikrinti. Pavaros yra įvairių dydžių, nuo mažų iki didelių, jos gali būti dvigubo veikimo arba spyruoklinės grįžtamosios.
Sukimo momento reikalavimai
Kitas svarbus aspektas yra sukimo momentas, reikalingas vožtuvui atidaryti ir uždaryti. Įsitikinkite, kad pasirinkote vožtuvą, kurio sukimo momentas yra pakankamas, kad būtų galima valdyti reikiamą slėgį ir srautą. Dėl nepakankamo sukimo momento vožtuvas gali visiškai neužsidaryti ir dėl to gali atsirasti nuotėkis, o per didelis sukimo momentas gali sukelti mechaninius vožtuvo arba pavaros pažeidimus.
Sertifikavimas ir atitiktis
Patikrinkite, ar vožtuvas atitinka atitinkamus pramonės standartus, tokius kaip Amerikos naftos institutas (api) arba tarptautinė standartų organizacija (iso). Ieškokite sertifikavimo ženklų, kad įsitikintumėte, jog vožtuvas atitinka šiuos standartus ir gali susidoroti su konkrečiomis terpėmis ir sąlygomis, kuriomis jis bus naudojamas.
Priežiūra ir remontas
Pasirinkite vožtuvą, kurį būtų lengva prižiūrėti ir taisyti. Vožtuvas turi turėti paprastas, prieinamas dalis, kurias būtų galima lengvai pakeisti pažeidus ar susidėvėjus. Jei įmanoma, ieškokite vožtuvų, kurie turi ilgą tarnavimo laiką ir reikalauja minimalios priežiūros.
Kaip sumontuoti pneumatinį drugelio vožtuvą
Paruoškite medžiagas
Prieš montuodami pneumatinį drugelio vožtuvą, įsitikinkite, kad turite visus reikiamus įrankius ir medžiagas. Tai apima pneumatinį drugelio vožtuvą, tvirtinimo įrangą ir visus reikalingus klijus ar tvirtinimo detales. Svarbu patikrinti gamintojo rekomendacijas dėl konkrečių įrankių ir medžiagų, nes jos gali skirtis priklausomai nuo pneumatinio peteliško vožtuvo tipo ir prekės ženklo.
Raskite įrengimo vietą
Nurodykite vietą, kurioje bus sumontuotas pneumatinis drugelio vožtuvas, ir įsitikinkite, kad vieta yra švari ir be šiukšlių. Jei pneumatinis drugelis montuojamas vamzdyje, įsitikinkite, kad vamzdis yra švarus ir jame nėra kliūčių ar užsikimšimų.
Surinkite pneumatinį drugelio vožtuvą
Sumontuokite pneumatinį drugelio vožtuvą, sulygiuodami vožtuvo korpusą, gaubtą ir lizdus. Užsukite gaubtą ant vožtuvo korpuso ir įsitikinkite, kad gaubtas tvirtai pritvirtintas. Sulygiuokite vožtuvo korpuso lizdus ir įkiškite vamzdį arba jungtis į vožtuvo korpusą.
Sumontuokite pneumatinį drugelio vožtuvą
Sumontuokite pneumatinį peteliškinį vožtuvą, sulygiuodami jį su vamzdžiu arba jungiamosiomis detalėmis ir pastatydami į norimą vietą. Paspauskite pneumatinį peteliškinį vožtuvą, kad įtaisytumėte sėdynes, ir įsitikinkite, kad vožtuvas yra tinkamai išdėstytas. Naudokite reikiamus klijus arba tvirtinimo detales, kad pritvirtintumėte pneumatinį peteliškinį vožtuvą, ir įsitikinkite, kad vožtuvas yra lygus ir slankus.
Veikimo principas Pneumatinis drugelio vožtuvas
