Drugeliniai vožtuvai gali būti klasifikuojami įvairiais būdais, atsižvelgiant į įvairius matmenis, tokius kaip struktūra, sandarinimo efektyvumas ir veikimo būdas. Trys dažniausiai pasitaikančios klasifikacijos ir jas atitinkantys tipai yra šios:
1, klasifikacija pagal sandarinimo tipą (viena iš pagrindinių kategorijų)
• Minkšti{0}} sandarinimo vožtuvai
￮Sandarinimo pora sudaryta iš elastingos medžiagos (pvz., gumos, teflono ir kt.) ir metalo. Sandarinimas pasiekiamas deformuojant elastingą medžiagą,todėl užtikrinamas puikus sandarinimo efektyvumas(Nuotėkis paprastai yra mažesnis arba lygus 0,01%). Jie tinkami naudoti su ne-ėsdinančiomis terpėmis, tokiomis kaip vanduo, oras ir alyva, tačiau turi aukštus nuotėkio reikalavimus.
￮Trūkumai: ribotas atsparumas temperatūrai ir slėgiui (guminių sandariklių atsparumas temperatūrai paprastai yra mažesnis arba lygus 120 laipsnių, teflonas mažesnis arba lygus 200 laipsnių), ir jie yra jautrūs korozijai nuo terpių, tokių kaip stiprios rūgštys ir šarmai.
• Tvirtai{0}}sandarinimo vožtuvai
￮Sandarinimo pora sudaryta iš metalo ir metalo (pvz., nerūdijančio plieno ir lietojo plieno). Tikslus apdirbimas užtikrina glaudų sandarinimo paviršių prigludimą. Jie pasižymi dideliu atsparumu temperatūrai ir slėgiui (temperatūrai iki 425 laipsnių ir slėgiui iki PN40 ir aukštesniam), todėl tinka naudoti su aukšta-temperatūra, aukštu-slėgiu ir korozinėmis terpėmis, tokiomis kaip garai, nuotekos ir rūgštiniai bei šarminiai tirpalai. Trūkumai: sandarinimo efektyvumas yra šiek tiek prastesnis nei minkštųjų sandariklių (nuotėkis paprastai yra mažesnis arba lygus 0,1%), todėl reikalingas didesnis apdirbimo tikslumas.
2, klasifikacija pagal struktūrinį tipą (pagal disko prijungimo metodą)
• Centrinis sandarinimo vožtuvas
￮Disko sukimosi ašis yra tėkmės kelio vidurinėje linijoje. Kai uždarytas, diskas visiškai liečiasi su vožtuvo lizdu, kad būtų sandarinamas. Tokia paprasta konstrukcija ir maža kaina yra naudingi, tačiau kadangi diską veikia didelės terpės smūgio jėgos, jis tinka mažo -slėgio, mažo- skersmens vamzdžiams (paprastai DN mažesnis arba lygus 200 mm), pvz., gyvenamųjų namų vandens tiekimo ir drenažo vamzdžiams.
• Ekscentriniai drugelio vožtuvai
￮Disko sukimosi ašis yra nukrypta nuo centro ir yra įvairių ekscentrinių konfigūracijų (pvz., viengubo, dvigubo ir trigubo ekscentrinio):
￮Vienas ekscentrikas: ašis nukrypsta nuo sandarinimo paviršiaus, todėl sumažėja trintis tarp disko ir sėdynės ir pailgėja tarnavimo laikas. Tinka vidutinio ir žemo slėgio darbams.
￮Dvigubas ekscentrikas: ašis nukrypsta nuo centro ir sandarinimo paviršiaus, todėl dar labiau sumažėja trintis ir lengviau atidaryti bei uždaryti. Plačiai taikomas.
￮Trigubas ekscentrikas: remiantis dviguba ekscentriko konfigūracija, pridedamas kampinis poslinkis, kad būtų pasiektas „nulinės trinties“ atidarymas ir uždarymas tarp disko ir sėdynės. Tai yra pagrindinė kieto-sandarinimo drugelių vožtuvų konstrukcija ir tinka aukštam-slėgiui, aukštai-temperatūrai ir dideliam-skersmeniui
vamzdynai (DN Didesnis arba lygus 300 mm).
3, klasifikacija pagal pavaros metodą (pagal veikimo metodą)
￮ Rankiniu būdu valdomas rankračiu, rankena arba sliekine pavara. Jie pasižymi paprasta struktūra ir mažomis sąnaudomis, todėl tinka mažo-skersmens ir žemo dažnio reikmėms (pvz., mažų vamzdynų priežiūrai ir civiliniams vožtuvams).

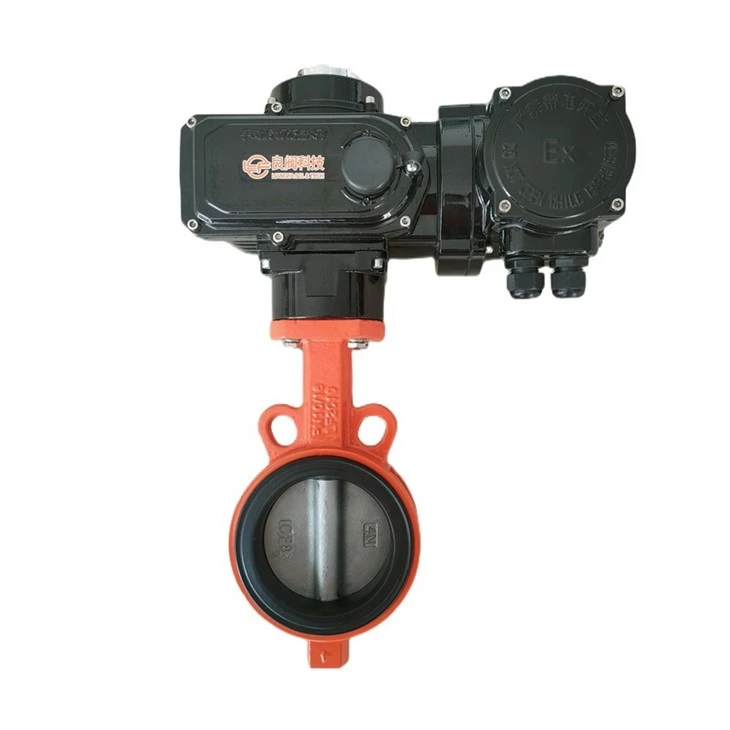

•Elektriniai peteliškiniai vožtuvai
￮Jie varomi elektrine pavara (varikliu{0}}varoma pavara / turbina), jie leidžia valdyti nuotoliniu būdu ir automatizuoti, pasižymi dideliu tikslumu (gali reguliuoti srautą) ir yra tinkami dideliems vamzdynams ir automatinėms sistemoms (pvz., pramoninėms gamybos linijoms ir komunalinėms vandens tiekimo sistemoms).
•Pneumatiniai peteliški vožtuvai
￮Jie varomi pneumatine pavara (varomi cilindru{0}}), jie greitai reaguoja (trumpas atidarymo ir uždarymo laikas) ir yra tinkami degioje ir sprogioje aplinkoje (nėra kibirkščių pavojaus) arba sąlygomis, kai reikia greitai perjungti (pvz., avarinis cheminių vamzdynų išjungimas).
Be pirmiau minėtų trijų kategorijų, drugelių vožtuvai taip pat gali būti skirstomi pagal kalibrą (mažas/vidutinis/didelis) ir medžiagas (ketaus, nerūdijančio plieno ir kt.). Tipo pasirinkimas naudojant faktinį naudojimą turėtų būti pagrįstas terpės charakteristikomis, slėgiu ir temperatūra bei eksploataciniais reikalavimais.
