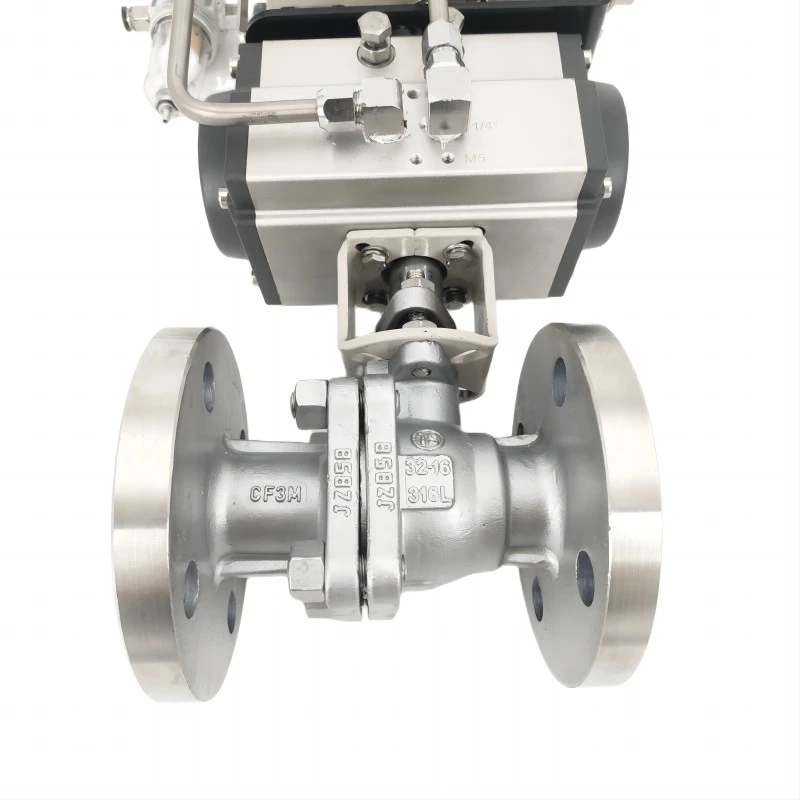

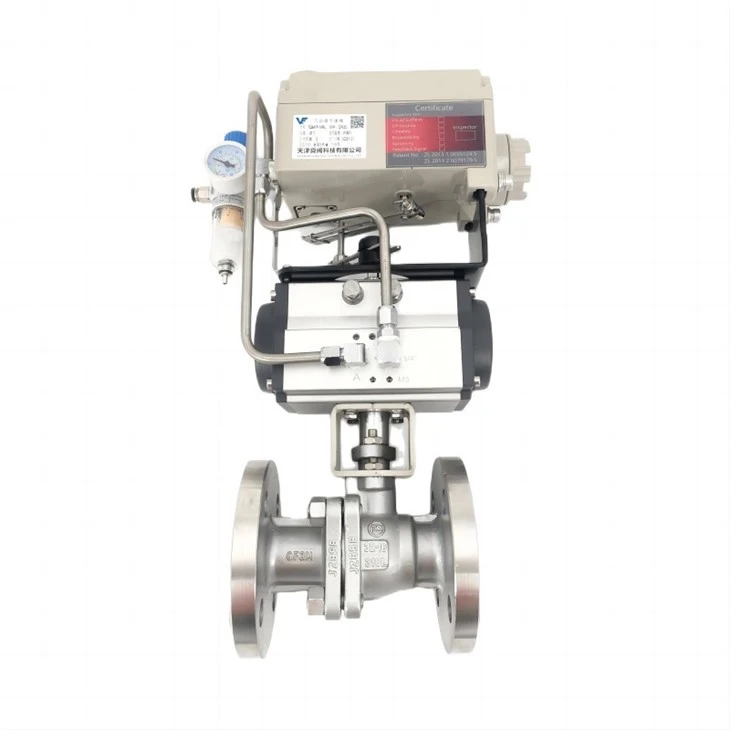

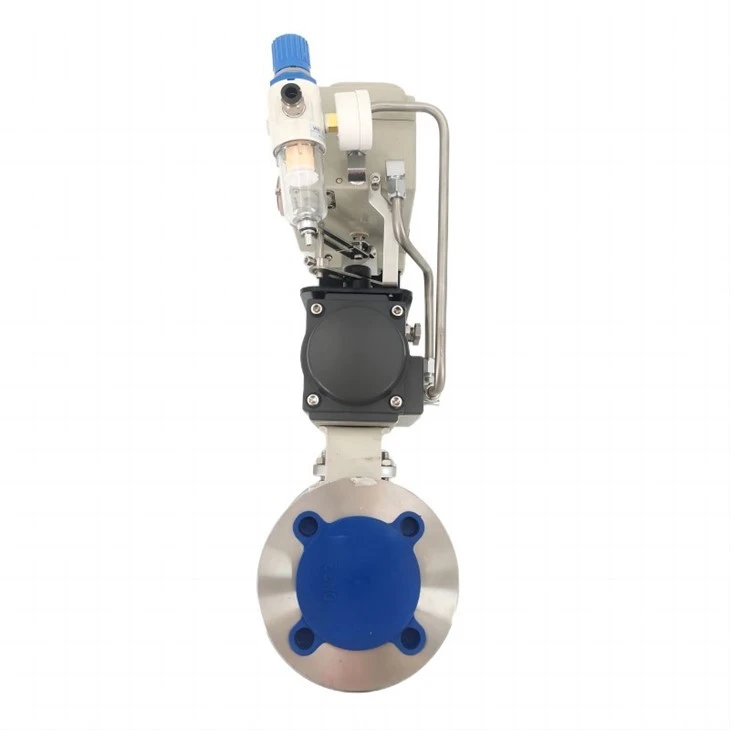

Pneumatinis reguliavimo rutulinis vožtuvas

Gaminio modelis	Q641X-16P
Vožtuvo korpuso medžiaga	WCB/304/316L ir kt
Vožtuvo plokštės medžiaga	304/316L yra neprivalomas
Sandarinimo medžiaga	PPR/PTFE ir kt. yra neprivalomi
Vožtuvo koto medžiaga	2r13/304/316 ir kt. yra neprivalomi
Slėgio lygis	PN10, PN16, 150LB ir kt. yra neprivalomi
Naudojant temperatūrą	Pagal maksimalią sandarinimo medžiagos temperatūrą galima pasirinkti žemesnę nei 200 laipsnių
Vairavimo režimas	AT dvigubo veikimo / ATE vieno veikimo neprivaloma

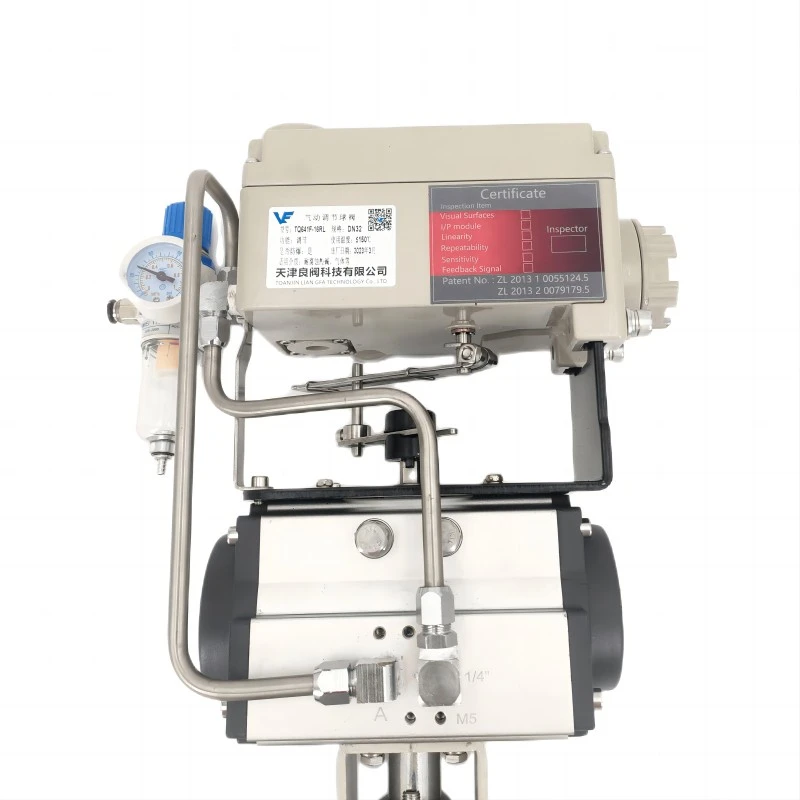

Priedai	filtras, atsako įtaisas, solenoidinis vožtuvas, rankinis mechanizmas, padėties reguliatorius yra neprivalomi





Pneumatinio reguliavimo rutulinio vožtuvo esmė yra rutulinio vožtuvo mechanizmo ir pneumatinės pavaros derinys, kurie kartu užtikrina tikslų skysčio srauto valdymą. Štai kaip tai veikia:



1. Rutulinio vožtuvo mechanizmas:

• Vožtuvo šerdis yra sferinis rutulys, kurio centre yra skylė (arba anga). Kai skylė susilygina su srauto taku, skystis laisvai praeina pro vožtuvą. Kai rutulys pavara pasukamas 90 laipsnių, skylė yra statmena srauto keliui, efektyviai sustabdant srautą.
• Rutulio sukimąsi valdo pavara, leidžianti tiksliai reguliuoti srautą. Tai leidžia vožtuvui labai tiksliai reguliuoti srautą, todėl jis idealiai tinka naudoti, kai reikia kintamo srauto.



2. Pneumatinis paleidimas:

• Pneumatinė pavara naudoja suslėgtą orą, kad sukurtų jėgą, reikalingą rutuliui pasukti. Šis įjungimo būdas yra labai jautrus, todėl galima greitai ir tiksliai reguliuoti.
• Pneumatinės pavaros gali būti valdomos nuotoliniu būdu, todėl galima automatiškai valdyti ir integruoti į didesnes valdymo sistemas. Ši automatizacija padidina viso proceso efektyvumą ir saugumą.





Pneumatinio reguliavimo rutulinio vožtuvo dizainas ir konstrukcija lemia jo veikimą ir ilgaamžiškumą. Čia pateikiamos pagrindinės konstrukcijos ypatybės:



1. Aukštos kokybės medžiagos:

Vožtuvo korpusas, rutulys ir lizdai paprastai yra pagaminti iš tokių medžiagų kaip nerūdijantis plienas, žalvaris ar kiti lydiniai, kurie pasižymi puikiu atsparumu korozijai, nusidėvėjimui ir aukštam slėgiui. Tai užtikrina ilgalaikį patvarumą net ir atšiaurioje aplinkoje.



2. Kompaktiškas ir tvirtas dizainas:

• Dėl kompaktiškos rutulinio vožtuvo konstrukcijos jis tinkamas įrenginiams, kur erdvė yra ribota. Nepaisant mažo dydžio, vožtuvas yra tvirtas ir gali dirbti su aukštu slėgiu.
• Konstrukcija sumažina slėgio kritimą vožtuve ir užtikrina efektyvų skysčio srautą su minimaliais energijos nuostoliais.



3. Tvirtas uždarymas:

• Rutulinio vožtuvo konstrukcija užtikrina sandarų sandarumą uždarytą ir apsaugo nuo bet kokio nuotėkio. Tai ypač svarbu tais atvejais, kai labai svarbu užkirsti kelią skysčių praradimui ar užteršimui.
• Sandarinimo paviršiai dažnai gaminami iš medžiagų, tokių kaip PTFE (teflonas) arba kiti elastomerai, kurie pasižymi puikiomis sandarinimo savybėmis ir atsparumu dilimui.



4. Lengva priežiūra ir ilgas tarnavimo laikas:

• Vožtuvo konstrukcija leidžia lengvai išardyti ir prižiūrėti. Ši funkcija yra labai svarbi siekiant sumažinti prastovos ir priežiūros išlaidas.
• Medžiagų patvarumas ir konstrukcija reiškia, kad vožtuvą reikia rečiau prižiūrėti, o jo tarnavimo laikas yra ilgesnis, palyginti su kitų tipų vožtuvais.



5. Universalios montavimo parinktys:

Vožtuvas gali būti montuojamas įvairiomis kryptimis ir prijungiamas prie skirtingų vamzdynų sistemų naudojant sriegines, flanšines arba suvirintas jungtis. Dėl šio universalumo jį galima pritaikyti įvairioms pramoninėms sąrankoms.
