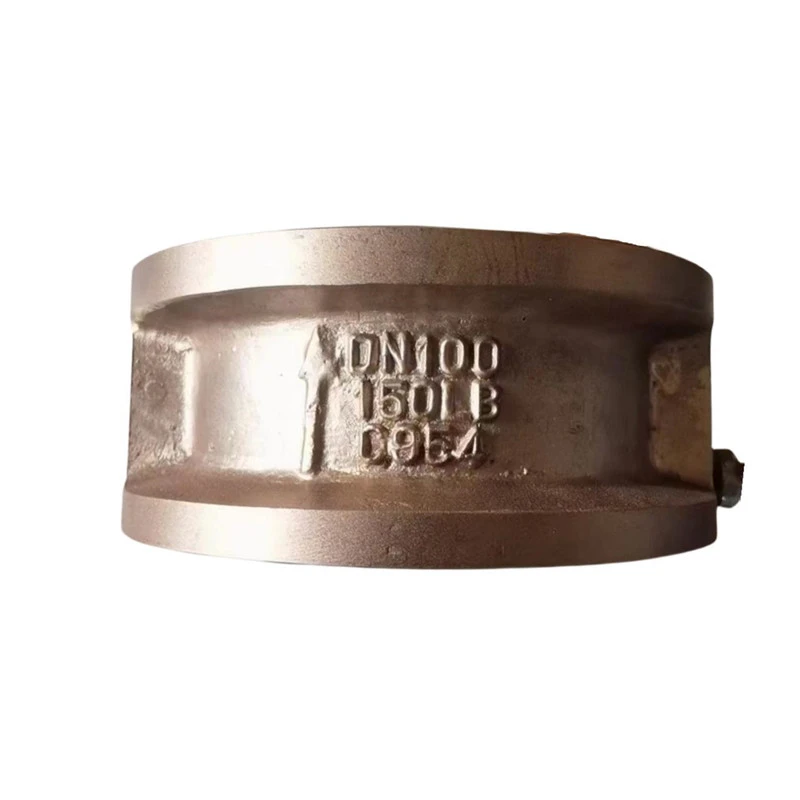

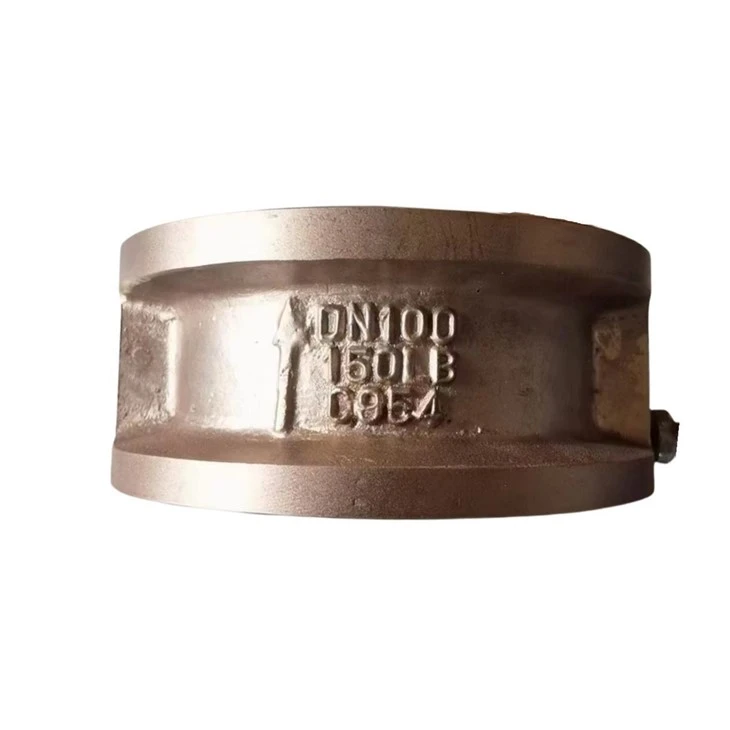

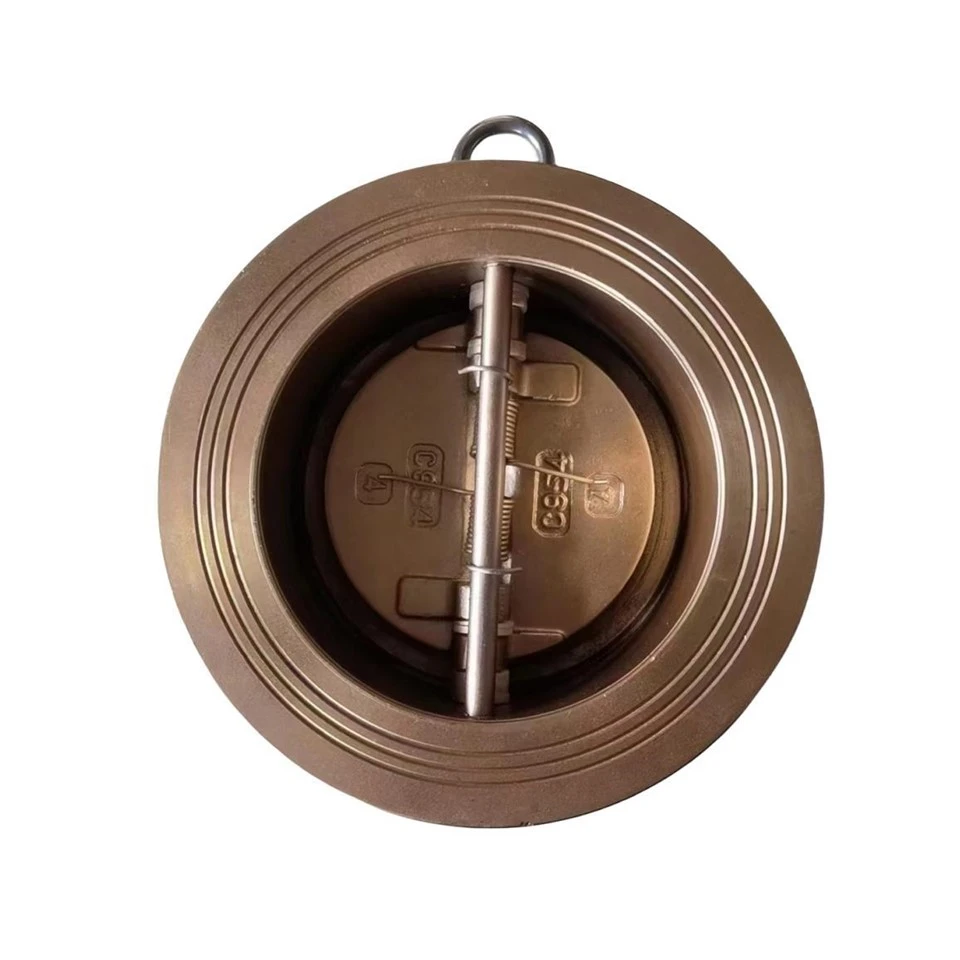

Dviejų sklendžių atbulinis vožtuvas

Produkto pavadinimas: dvigubas atbulinis vožtuvas
Modelis: DH77X-10/16T
Matmenys: DN{0}}DN1000
Prijungimo būdas: plokštelė
Darbinis slėgis: PN16,PN10,150LB,5K,10K
Temperatūros diapazonas: -10 laipsnis -100 laipsnis
Danga: Fusion Bonded Epoksidinė danga pagal ANSI/AWWA C550

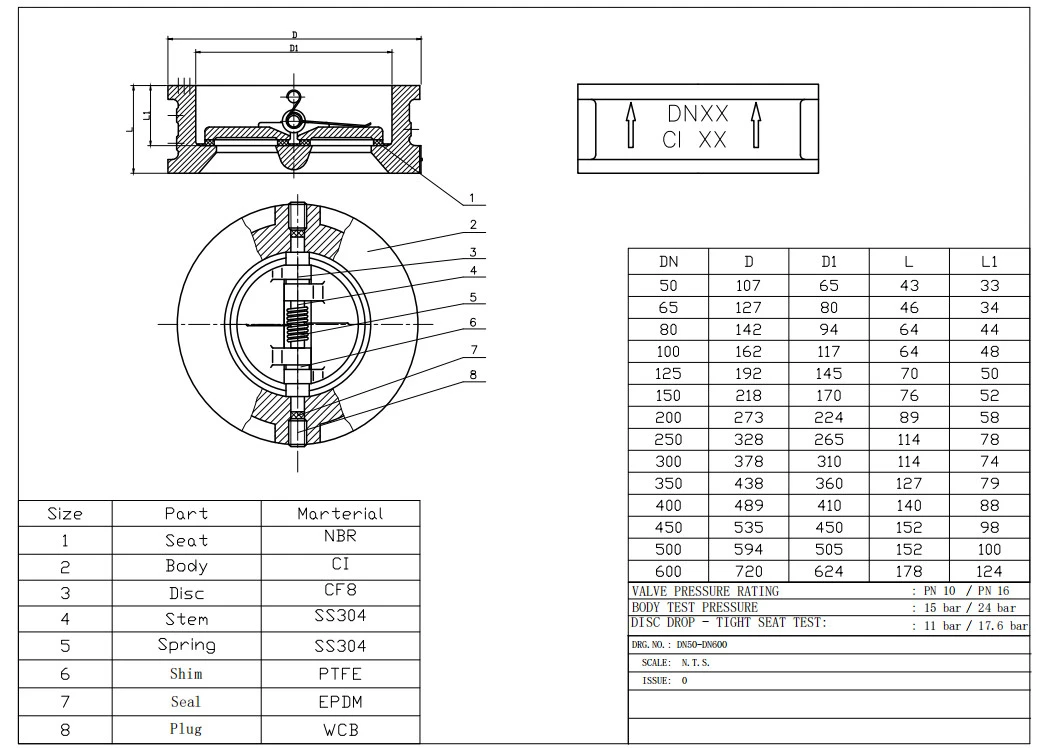

Drugelinių atbulinių vožtuvų konstrukcinė schema yra labai paprasta, o lyginant su kitais atbuliniais vožtuvais, jų konstrukcinis ilgis taip pat labai trumpas. Drugelis atbulinis vožtuvas, taip pat žinomas kaip drugelio atbulinis vožtuvas, yra prijungtas plokštelės stiliumi. Vožtuvo plokštę sudaro dvi pusapvalės drugelio plokštės, kurios yra sujungtos vožtuvo kotu ir priverstinai atstatomos spyruoklėmis. Drugelinio atbulinio vožtuvo veikimo principas yra toks: kai terpė teka vožtuvo korpuso kanalu, terpės slėgis yra didesnis už spyruoklės jėgą ir atidaromos dvi drugelio plokštės, vožtuvas atsidaro ir terpė teka; Kai terpė nustoja tekėti, dėl spyruoklės jėgos, dvi drugelio plokštės yra priverstos iš naujo nustatyti, o vožtuvas užsidaro, kad terpė netekėtų atgal. Drugelinio atbulinio vožtuvo struktūros schema Drugelis atbulinis vožtuvas, taip pat žinomas kaip dvigubo disko dvigubo disko atbulinis vožtuvas, jo sandarinimo paviršius gali būti pagamintas iš dilimui atsparios medžiagos arba padengtas guma, turintis platų pritaikymo spektrą ir patikimas sandarinimas. Drugeliniai atbuliniai vožtuvai yra automatiniai vožtuvai, kurių nereikia valdyti rankiniu būdu. Šio tipo vožtuvai dažniausiai naudojami gryniems vamzdynams, taip pat pramoniniams, aplinkosaugos, vandens valymo ir daugiaaukščių pastatų vandentiekiams, kad būtų išvengta vidutinio atbulinio srauto. Užkirsti kelią atvirkštiniam terpės srautui.









1. Mažas dydis, lengvas svoris ir kompaktiška struktūra.

2. Pasikliaukite spyruoklės sukimo momentu, kad jis greitai užsidarytų.

3. Gali būti montuojamas tiek ant horizontalių, tiek ant vertikalių vamzdynų.

4. Saugus ir patikimas veikimas, gerai apsaugotas nuo trukdžių.

5. Linijos sandarinimas, pasižymintis geresnėmis sandarinimo savybėmis, gali pasiekti nulinį nuotėkį esant statiniam slėgiui.

6. Sukibimo stiprumas tarp gumos ir vožtuvo korpuso yra didelis, o tai gali veiksmingai neleisti vožtuvo lizdui nukristi naudojimo metu.

7. Viršutinis ir apatinis flanšai bei vidinės vožtuvo korpuso sienelės yra apdorotos kietos plėvelės antirūdžių alyva, kad būtų išvengta dažų plėvelės pažeidimo gumos vulkanizavimo proceso metu po purškimo, taip pat guminės vožtuvo lizdo senėjimo, kurį sukelia antrinis poveikis. aukšta temperatūra.

8. Vožtuvo korpusas pagamintas iš epoksidinės dervos miltelių, pasižymintis stipriu sukibimu ir dideliu smūgio stiprumu.

9. Viršutinis ir apatinis flanšai yra užsandarinti vandens linijomis, kad būtų geriau sandarinami.
