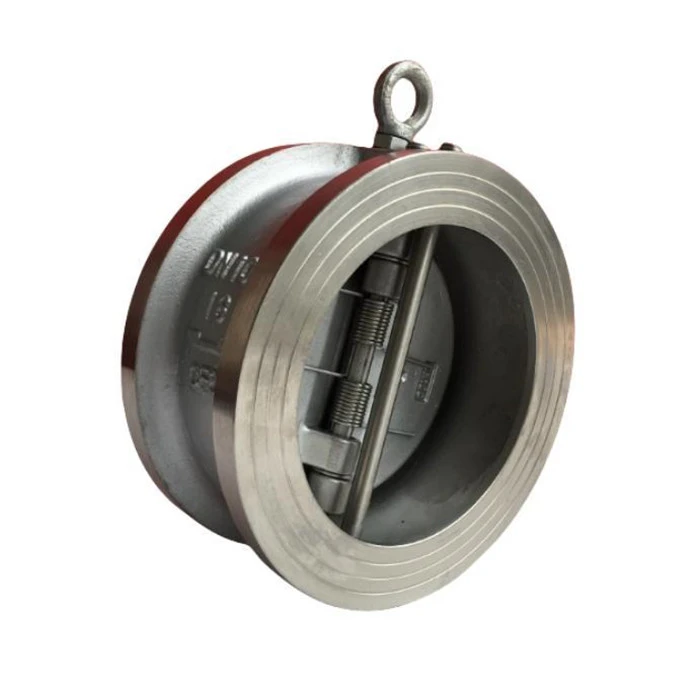

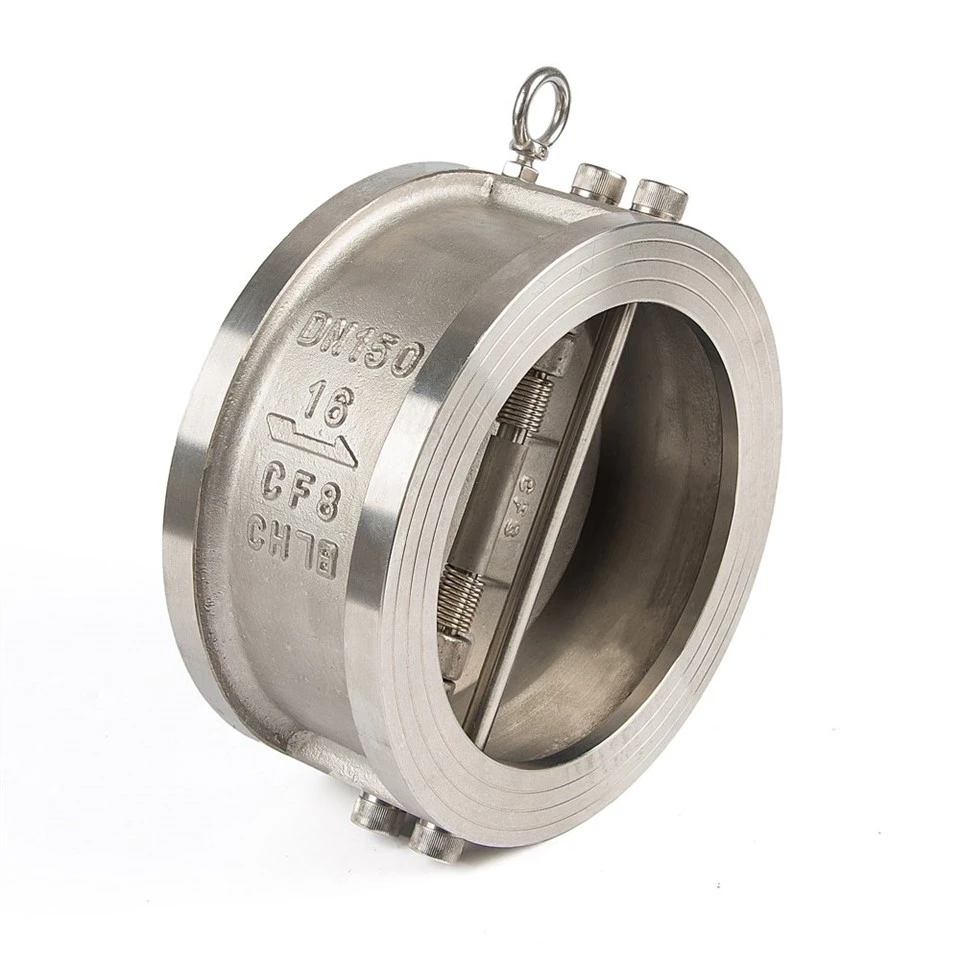

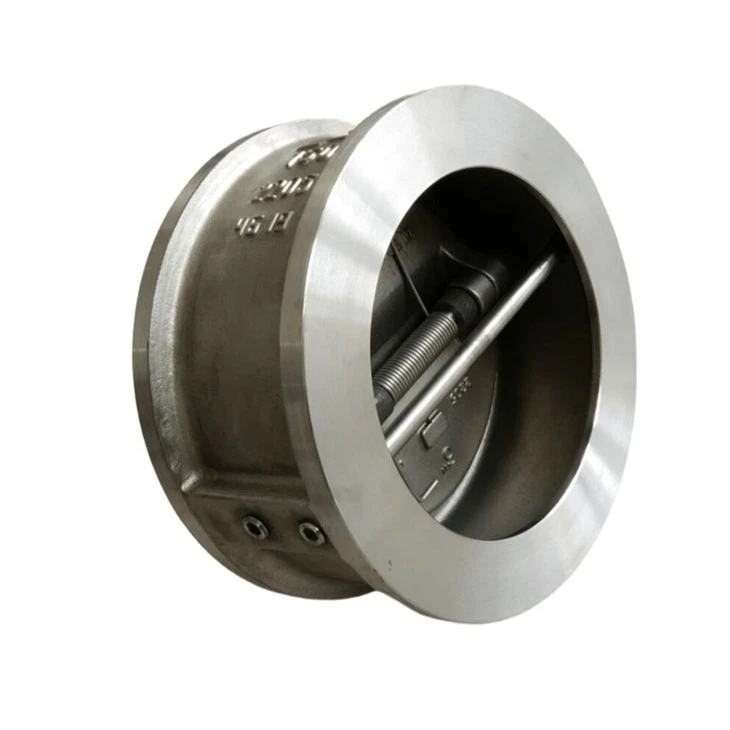

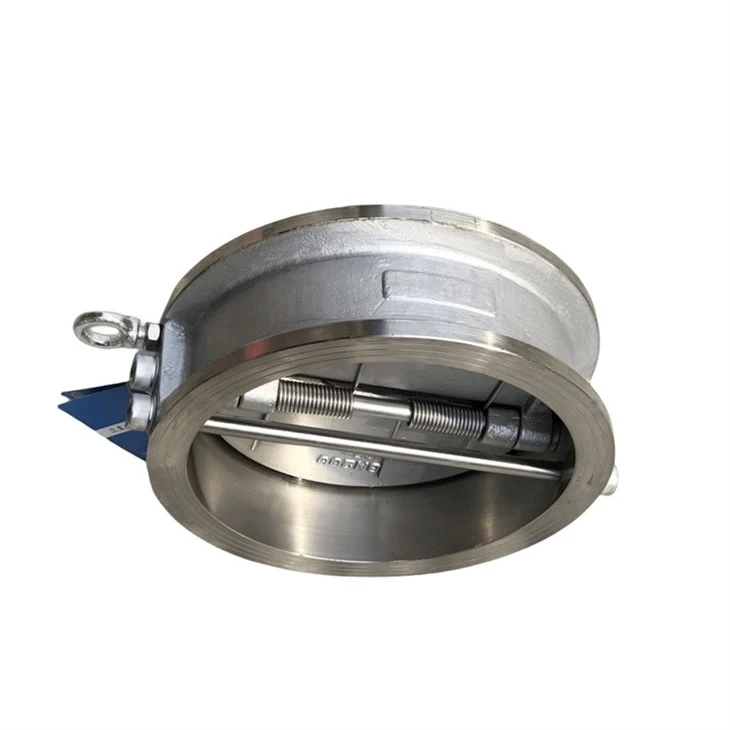

Nerūdijančio plieno drugelio atbulinis vožtuvas

Produkto pavadinimas: Nerūdijančio plieno drugelio atbulinis vožtuvas
Modelis: DH77X-10/16P
Matmenys: DN{0}}DN1000
Prijungimo būdas: plokštelė
Darbinis slėgis: PN16,PN10,150LB,5K,10K
Temperatūros diapazonas: -10 laipsnis -100 laipsnis
Danga: Fusion Bonded Epoksidinė danga pagal ANSI/AWWA C550





Nerūdijančio plieno atbulinis vožtuvas taip pat yra svyruojantis atbulinis vožtuvas, tačiau tai yra dvigubo disko vožtuvas, kuris užsidaro veikiant spyruoklei. Skystis iš apačios į viršų atidaro vožtuvo diską. Vožtuvas yra paprastos konstrukcijos ir yra užspaustas tarp dviejų flanšų, mažo bendro dydžio ir lengvo svorio.

Nerūdijančio plieno atbulinis vožtuvas turi du spyruoklinius D formos diskus, esančius ant briaunos veleno skersai vožtuvo kiaurymės. Ši konstrukcija sutrumpina atstumą, kuriuo juda vožtuvo disko svorio centras. Palyginti su vienodo disko atbuliniais vožtuvais, ši konstrukcija taip pat sumažina vožtuvo disko svorį 50%. Dėl spyruoklės apkrovos šis vožtuvas labai greitai reaguoja į atgalinį srautą.









1. Dėl dvigubo disko lengvo nerūdijančio plieno atbulinių vožtuvų konstrukcijos sandarinimas ir veikimas tampa efektyvesnis.
2. Nerūdijančio plieno atbulinių vožtuvų ilgos svirties spyruoklės funkcija leidžia vožtuvo diskui atidaryti ir užsidaryti be trinties, o spyruoklė savarankiškai uždaro vožtuvo diską (DN150 ir daugiau).
3. Nerūdijančio plieno drugelio atbulinio vožtuvo vyrių atraminė įvorė sumažina trintį ir sumažina vandens plaktuko reiškinį, kai jį sustabdo nepriklausomas vožtuvo diskas (didesnis skersmuo).
4. Palyginti su įprastiniais atbuliniais vožtuvais, nerūdijančio plieno atbuliniai vožtuvai yra tvirtesnės, lengvesnės, mažesnės, efektyvesnės ir pigesnės. Šis vožtuvas atitinka API 594 standartus. Daugumos dydžių vožtuvo konstrukcinis ilgis yra tik 1/4 įprasto vožtuvo ilgio, o jo svoris yra 15–20 % įprasto vožtuvo. Todėl jis taip pat yra pigesnis nei atbulinis vožtuvas. Taip pat lengviau įdiegti.
5. Nerūdijančio plieno atbulinis vožtuvas taip pat turi specialių konstrukcinių savybių, todėl jis yra labai efektyvus atbulinis vožtuvas be smūgių. Šios funkcijos apima nevalymo atidarymą, daugumą vožtuvų dydžių su nepriklausomomis spyruoklėmis ir nepriklausomą disko atramos sistemą. Kai kurių iš šių funkcijų atbuliniai vožtuvai neturi. Dvigubo disko atbulinis vožtuvas taip pat gali būti suprojektuotas kaip pakeltos ausies tipo, dvigubo flanšo prailginto vožtuvo korpusas.
